طراحی موتورخانه با Revit چیست و چه مزایایی دارد؟
طراحی موتورخانه با Revit به معنای مدلسازی سهبعدی و هوشمند تجهیزات و اجزای موتورخانه در محیط BIM است؛ بهگونهای که تمام لولهها، تجهیزات، اتصالات و فضاهای مورد نیاز بهصورت دقیق و هماهنگ طراحی میشوند. در این روش، طراحی تنها به ترسیم دوبعدی محدود نیست و مدل سهبعدی، مبنای اصلی تصمیمگیری و اجرای پروژه قرار میگیرد.
برای طراحی موتورخانه با Revit همین حالا تماس بگیرید: 09126064945
یکی از مهمترین مزایای طراحی موتورخانه با رویت، کاهش خطاهای اجرایی است. با مدلسازی دقیق تجهیزات و مسیرها، تداخل بین لولهها، تجهیزات و سازه قبل از اجرا شناسایی میشود و اصلاحات لازم در مرحله طراحی انجام میگیرد. این موضوع باعث صرفهجویی قابل توجه در زمان و هزینه اجرای پروژه میشود. همچنین برخی پروژه ها جهت تهیه نقشه ازبیلت مکانیک جهت مستند سازی ساخت پروژه موتورخانه را به صورت سه بعدی برداشت می کنند.
طراحی موتورخانه در محیط Revit همچنین امکان بررسی دقیق جانمایی تجهیزات را فراهم میکند. فاصلههای ایمن، دسترسیهای تعمیر و نگهداری و مسیرهای عبور لولهها بهصورت سهبعدی قابل کنترل هستند و طراحی نهایی با شرایط واقعی موتورخانه تطابق بیشتری دارد.
از دیگر مزایای این روش، تهیه نقشههای اجرایی دقیق و هماهنگ بر اساس مدل سهبعدی است. پلانها، مقاطع و دیتیلها مستقیماً از مدل استخراج میشوند که این موضوع دقت نقشهها را افزایش داده و اجرای پروژه را برای تیمهای اجرایی سادهتر میکند.
مراحل طراحی موتورخانه در Revit از مدلسازی تا نقشه اجرایی
طراحی موتورخانه با رویت بر اساس یک فرآیند مشخص و مهندسی انجام میشود تا خروجی نهایی، کاملاً قابل اجرا و هماهنگ با شرایط واقعی پروژه باشد. این فرآیند از بررسی اطلاعات اولیه شروع شده و تا تهیه نقشههای اجرایی دقیق ادامه پیدا میکند.
در مرحله اول، نقشههای معماری و محدودیتهای فضایی موتورخانه بررسی میشود. ابعاد فضا، محل دسترسیها، ارتفاع مفید و شرایط نصب تجهیزات از جمله مواردی هستند که پیش از شروع مدلسازی بهصورت دقیق تحلیل میشوند. این بررسی اولیه از بروز مشکلات جانمایی در مراحل بعدی جلوگیری میکند.

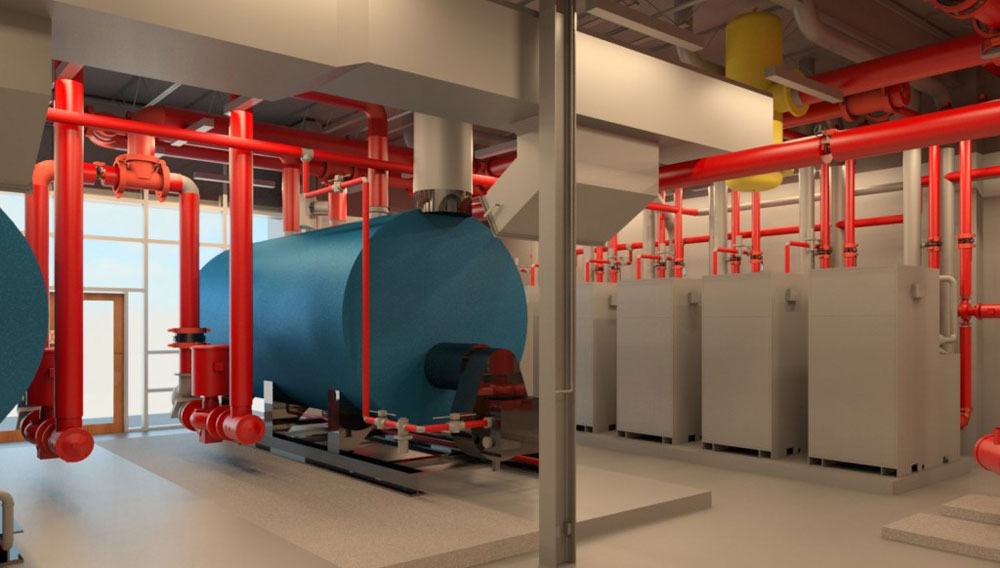

در مرحله بعد، مدلسازی سهبعدی تجهیزات موتورخانه در محیط Revit انجام میشود. تجهیزاتی مانند دیگها، چیلرها، پمپها، منبعها و مبدلها با ابعاد واقعی در مدل قرار میگیرند تا امکان بررسی دقیق فضا، دسترسیهای تعمیراتی و مسیرهای عبور لولهها فراهم شود.
پس از جانمایی تجهیزات، مدلسازی لولهکشی و اتصالات انجام میگیرد. در این مرحله مسیر لولهها، سایزبندی، ارتفاعها و شیبها بهصورت دقیق در مدل تعریف میشود. یکی از مزایای مهم رویت در این بخش، امکان بررسی تداخلها و اصلاح آنها قبل از اجراست.
در نهایت، با تکمیل مدل سهبعدی، نقشههای اجرایی موتورخانه شامل پلانها، مقاطع و دیتیلها مستقیماً از مدل استخراج میشوند. این نقشهها هماهنگ، دقیق و منطبق با مدل BIM هستند و میتوانند بهعنوان مبنای اجرای صحیح پروژه مورد استفاده قرار گیرند.

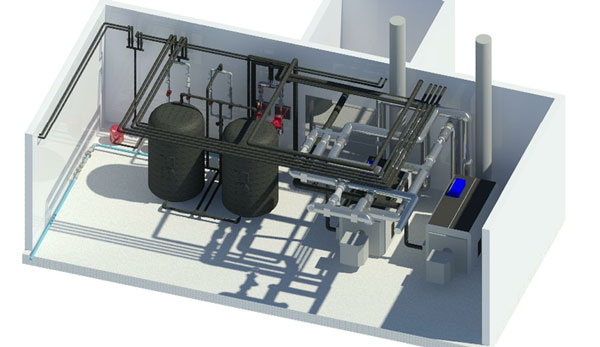

مدلسازی سهبعدی تجهیزات موتورخانه در رویت و تداخلگیری تأسیسات
یکی از مهمترین مزایای طراحی موتورخانه با Revit، امکان مدلسازی سهبعدی دقیق تجهیزات و تأسیسات و بررسی تداخلها پیش از اجرای پروژه است. در این روش، تمامی اجزای موتورخانه شامل تجهیزات اصلی، لولهها، اتصالات و فضاهای دسترسی بهصورت واقعی و سهبعدی در مدل تعریف میشوند.
با انجام مدلسازی سهبعدی، جانمایی تجهیزات موتورخانه به شکلی انجام میشود که دسترسی مناسب برای بهرهبرداری، سرویس و تعمیرات بهطور کامل در نظر گرفته شود. این موضوع در پروژههای اجرایی اهمیت زیادی دارد، زیرا بسیاری از مشکلات بهرهبرداری ناشی از جانمایی نامناسب تجهیزات در مرحله طراحی است.
یکی دیگر از قابلیتهای کلیدی رویت، تداخلگیری (Clash Detection) بین اجزای مختلف تأسیسات و همچنین سازه و معماری است. با بررسی تداخلها در مرحله طراحی، برخورد لولهها با یکدیگر یا با المانهای سازهای قبل از اجرا شناسایی و اصلاح میشود. این کار از دوبارهکاری، تغییرات پرهزینه در کارگاه و تأخیر در اجرای پروژه جلوگیری میکند.
مدلسازی دقیق موتورخانه در Revit همچنین باعث میشود تصمیمگیریهای فنی با اطمینان بیشتری انجام شود. کارفرما و تیم اجرایی میتوانند قبل از اجرا، تصویر واضحی از وضعیت نهایی موتورخانه داشته باشند و اجرای پروژه بر اساس یک مدل هماهنگ و بدون ابهام انجام گیرد.
سفارش طراحی موتورخانه با Revit برای پروژههای ساختمانی
اگر برای پروژه ساختمانی خود به یک طراحی دقیق، قابل اجرا و هماهنگ با شرایط واقعی موتورخانه نیاز دارید، طراحی موتورخانه با Revit میتواند بهترین انتخاب باشد. در این روش، طراحی بر اساس اطلاعات پروژه و نیازهای واقعی کارفرما انجام میشود و خروجی نهایی، مبنای اجرای صحیح تأسیسات خواهد بود.
فرآیند سفارش طراحی موتورخانه شامل بررسی نقشههای معماری، مشخصات پروژه و نیازهای بهرهبرداری است. پس از تحلیل اولیه، مدلسازی سهبعدی تجهیزات و تأسیسات انجام شده و نقشههای اجرایی از روی مدل تهیه میگردد. این رویکرد باعث میشود نقشهها شفاف، هماهنگ و بدون ابهام در اختیار تیم اجرایی قرار گیرد.
طراحی موتورخانه با رویت برای پروژههای مسکونی، اداری، تجاری و صنعتی قابل انجام است و امکان اعمال اصلاحات در مرحله طراحی، پیش از اجرا فراهم میباشد. این موضوع ریسکهای اجرایی را کاهش داده و کنترل بهتری بر هزینهها و زمان اجرای پروژه ایجاد میکند.
در صورت نیاز، امکان ارائه نقشههای اجرایی، دیتیلهای فنی و پشتیبانی در طول اجرای پروژه نیز وجود دارد تا طراحی انجامشده بهصورت کامل در فرآیند ساخت مورد استفاده قرار گیرد.
برای طراحی موتورخانه با Revit همین حالا تماس بگیرید: 09126064945
