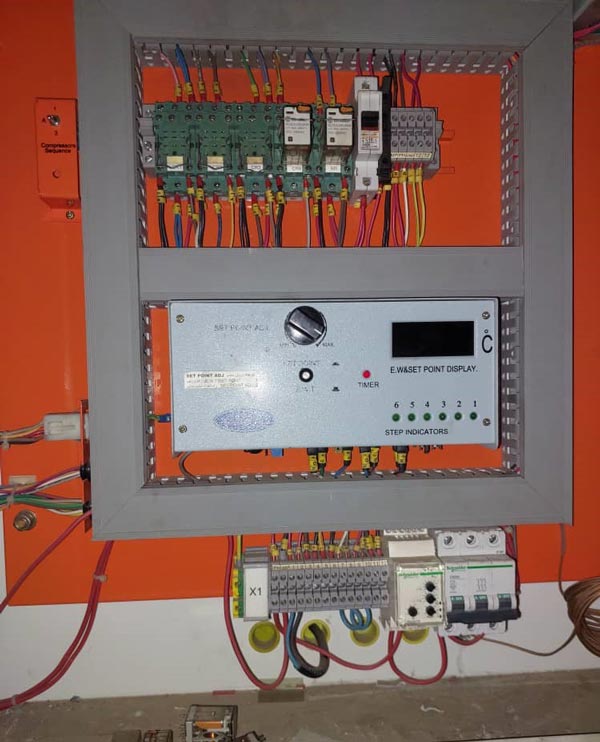

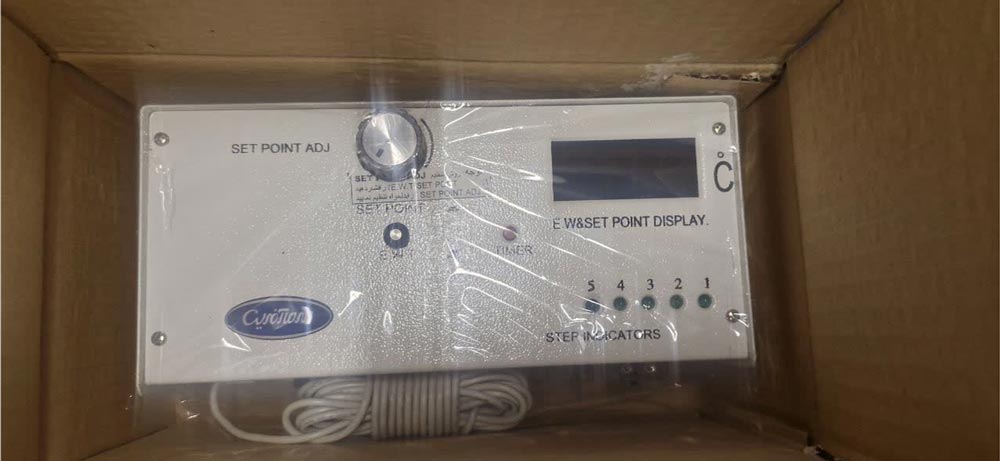

استپ کنترل یک عدد ترموستات چیلر میباشد. این ترموستات به جهت کنترل ظرفیت وچیلرهای تراکمی کریر تولید شده در شرکت سرمآآفرین میباشد. این چیلرها از سال 1350 شمسی در کشور تولید میگردد. چیلرهای کریر نصب شده در ایران، چیلر تراکمی به همراه کمپرسور رفت و برگشتی میباشد. این چیلرها در ظرفیت ها 20 تن تبرید تا الی 240 تن تبرید تولید و در بازار عرضه شده اند. شرکت معظم carrier در سال 1347 با کریر ترموفریگ در ایران واقع در شهرک صنعتی البرز قزوین تاسیس نمود که بعد از انقلاب اسلامی با نام سرما آفرین فعالیت خود را ادامه داد. مهمترین تولید این شرکت، چیلرهای کریر با کمپرسور سیلندر پیستونی میباشد. این چیلر در دو نوع اب خنک موسوم به 30HR و چیلرهای هواخنک دوپارچه معروف به 30HS تولید گشته اند.

جهت خاموش و روشن کردن کمپرسور در این چیلرها از یک ترموستات چند مرحله استفاده میگردد.

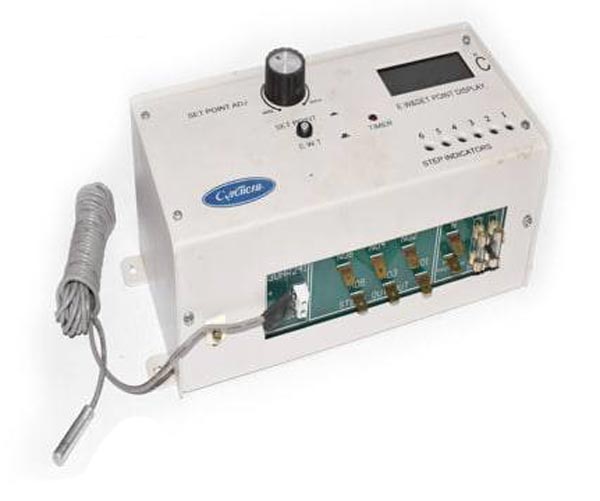

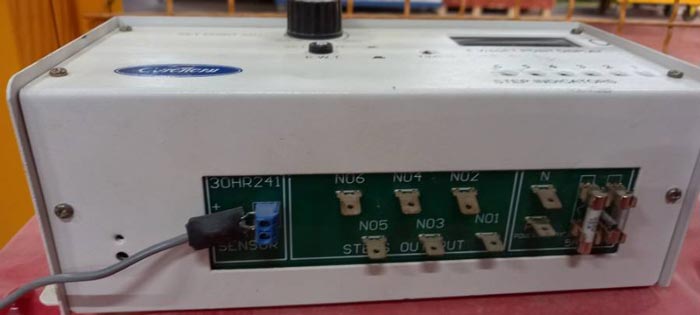

این ترموستات شامل یک بالب حسگر جهت سنجش دمای آب ورودی به چیلر میباشد و همچنین ترمینال های خروجی جهت فرمان خاموش و روشن شدن کمپرسور های چیلر میگردد.

حباب حسگر درون نازل آب برگشتی سیستم، در کارخانه در جای خود گذاشته شده تا دمای آب را به پتانسیومتر که کارش تنظیم کنترل کننده است، رله کند. بادامک هایی درون کنترل کننده تعبیه شده تا دمای آب برگشتی را کنترل کند. اگر بخواهیم دستگاه با حباب کنترل که در لوله آب سرد خروجی است کار کند، باید بادامک ها را در محل استفاده دستگاه دوباره تنظیم کنیم.

قبل از اولین راه اندازی دستگاه، دمای آب سرد را روی کنترل کننده تنظیم کنید. این کار را از طریق فشار دادن کلید تنظیم دما می توان انجام داد.

برق 220-1-50 مستقیما از یک منبع جداگانه و از طریق یک فیوز کد دار یا یک ترانسفورمر جانبی که سیم پیچ اولیه آن به ترمینال های L1 و L2 ی موجود در تابلوی برق دستگاه متصل است، تامین می شود. یک سیرکوئیت برکر (قطع کن مدار) دو قطبی از مدار کنترل محافظت می کند و به عنوان سوئیچ مدار کنترل عمل می کند. هیترهای مخزن روغن در قسمت بالای کلید START-STOP با سیم به مدار کنترل متصل شده اند، بنابراین حتی اگر دستگاه به علت عکس العمل تجهیزات ایمنی خاموش شود، هیترها تا وقتی سوییچ مدار کنترل فعال است، کار می کنند. هیترها اصولا با کمپرسور های خود خاموش و روشن می شوند.

در این ترموستات ها با تنظیم دمای ترموستات بروی دمای مورد نظر به ازای هر یک درجه سانتی گراد اختلاف از آن یک کمپرسور در مدار قرار میگرد. به عنوان مثال در صورتی که دمای تنظیم آب را روی 10درجه سانتی گراد قرار دهیم به ازای در یک اسپ کنترل 6 مرحله سرمآآفرین به در دمای 16 درجه همه کمپرسور ها در مدار قرار میگرند. در حالت خاموش کردن نیز زمانی که به درجه اب پایین بیاید یکی یکی کمپرسور ها از مدار خارج میگردند.

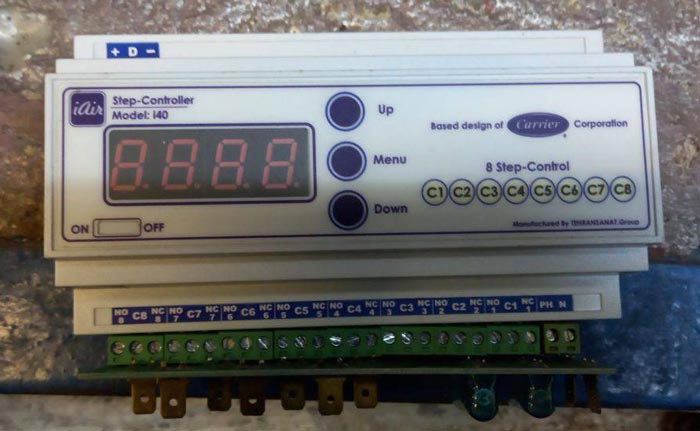

استپ کنترل دمای کنترل چیلر سرماآفرین در انواع مختلف 8 مرحله جهت چیلر 160 تن تبرید، 6 مرحله جهت چیلر های 70 تن تبرید و 5 مرحله جهت چیلرهای 200 تن تبرید میباشد.

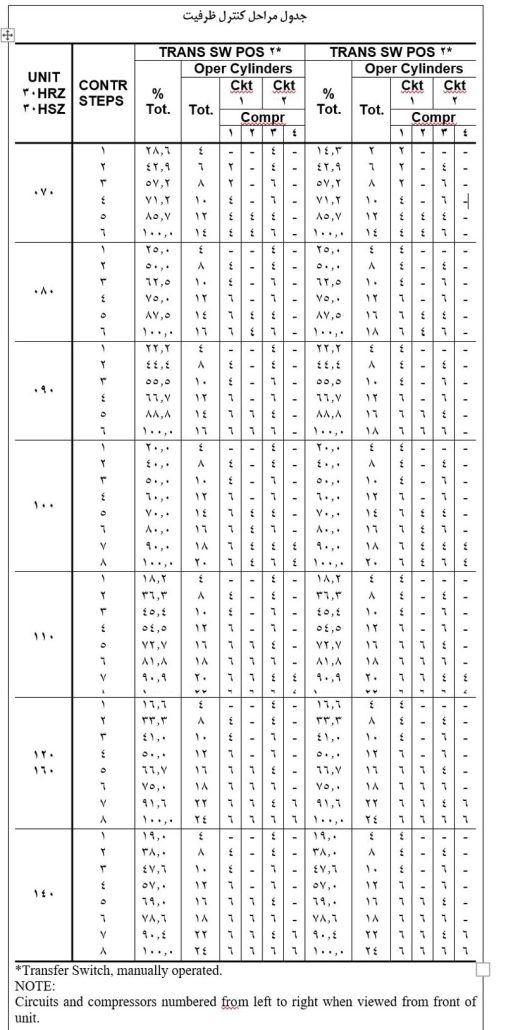

مطابق با جدول جهت بررسی ترموستات 8 مرحله چیلر 160 تن تبرید مورد بررسی قرار میدهیم

این چیلر دارای 4 کمپرسور کریر به ظرفیت 40 تن تبرید میباشد. این چیلر درای دو مدار که هر کدام دارای دو عدد کمپرسور میباشد و کمپرسور های 1 و 3 هر کدام دارای یک آنلودر میباشد. آنلودر یک عدد شیر برقی برروی کمپرسور میباشد که با برق دار شدن ظرفیت کمپرسور کاهش میبابد.

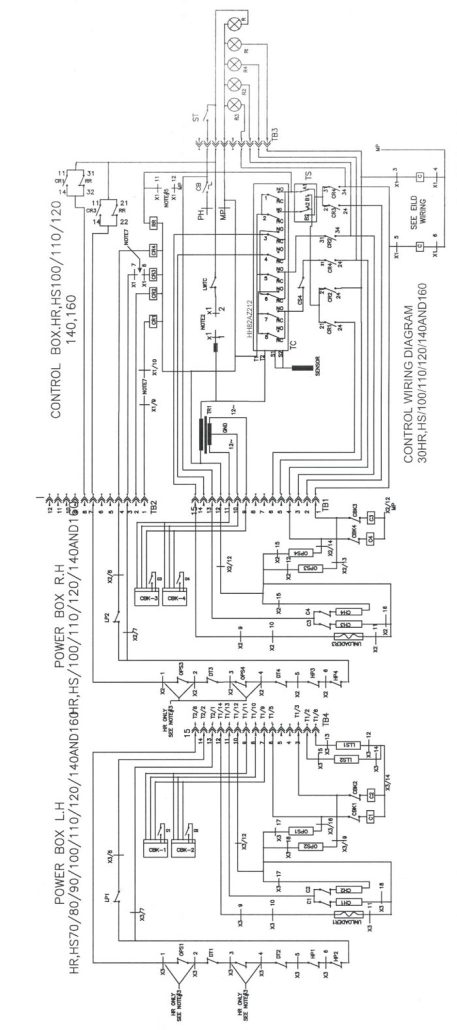

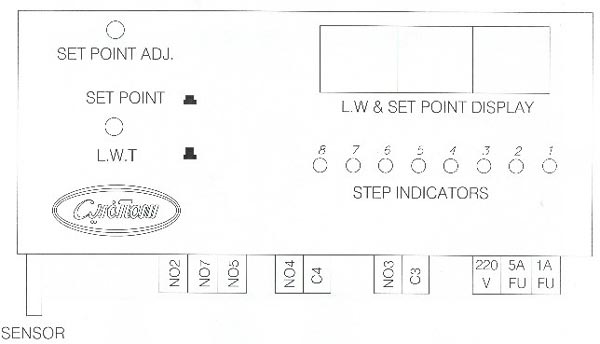

نقشه برق چیلر بالا نمونه از نقشه برق چیلر تراکمی کریر 160 تن تبرید میباشد که به جهت توسط یک ترموستات 8 مرحله تنظیم میگردد. این ترموستات 8 مرحله که توسط چراغ ها مشخص میگردد به شرح زیر دارد.

1. : کمپرسور 1 با آنلودر
2. کمپرسور 1 با آنلودر، کمپرسور 3 با آنلودر
3. کمپرسور 1 فول لود، کمپرسور 3 با آنلودر
4. کمپرسور 1 فول لود، کمپرسور 3 فول لود
5. کمپرسور 1 با آنلودر، کمپرسور 3فول لود کمپرسور 2 فول لود
6. کمپرسور 1 فول لود، کمپرسور 3فول لود، کمپرسور 2 فول لود
7. کمپرسور 1 با آنلودر، کمپرسور 3 فول لود، کمپرسور 2 فول لود، کمپرسور 4 فول لود
8. کمپرسور 1 فول لود، کمپرسور 3فول لود، کمپرسور 2 فول لود، کمپرسور 4 فول لود

تنظیم بالا پیچیده ترین حالت ممکن جهت نصب استپ کنترل چیلر سرمآ آفرین میباشد. در این مقاله به بررسی کامل عملکرد استپ کنترل چیلر کریر سرمآفرین پرداخته ایم
