در صنعت تهویه مطبوع هوا رسان ها یکی از ارکان بسیار مهم در دسته بندی آنها میباشد. هوارسان ها به جهت انتقال انرژی تولید شده در موتورخانه استفاده میگردد. آب سرد و آب گرم تولید شده توسط چیلر و دیگ به وسیله پمپ های آب سیرکوله به فن کویل ها یا هواساز ها منتقل میگردد. هوارسان شامل فن کویل داکت ها و هواسازها میباشد. یکی از مهمترین قسمت ها در تهویه مطبوع هواسازها هستند. هواساز ها با استفاده از گردش هوا و تغییر درجه حرارت در اتاق باعث کاهش یا افزایش دمای هوا می گردد. هواساز ها به طور مرکزی و با استفاده از کانال کشی انتخاب می گردند و همراه با کویل آب گرم و سرد و یا کویل مبرد و با تجهیز شدن به فن های سانتی فیوژ باعث گردش هوا می شود. به طور کلی بعد از براورد بار ساختمان اولین تجهیزی که مورد انتخاب قرار می گردد، هواساز است. که مطابق با مصرف هواساز برای تامین بار ساختمان، چیلر و دیگر تجهیزات انتخاب می گردد. انتخاب صحیح هواساز باعث آسایش مورد نیاز نفرات تحت پوشش میگردد.
در هواسازها دسته بندی براساس ظرفیات هوادهی آنها میباشد. به عنوان مثال فن کویل ها براساس ظرفیت هوادهی به مقدار های اسمی 200 300 500 و 800 تقسیم میگردند. در هواسازها نیز دسته بندی آنها براساس ظرفیت هوادهی آنها تقسیم میگردد. ظرفیت هوادهی هواسازها معمولا 3000 تا به 60000 تقسیم بندی میگردد.
هوادهی در پکیج ها و هواساز ها بسته به بار مورد نیاز تعیین میگردد. که معمولا در دستگاه مقدار هوادهی حجم در واحد زمان بیان میگردد که در تاسیسات CFM یعنی مبنای ما برای تعیین ظرفیت هوادهی میباشد.
این واحد که به واحد انگلیسی معروف میباشد در صنعت ایران مرسوم میباشد. در واحد متریک معمولا ظرفیت هوادهی براساس واحد مترمکعب بر ساعت میباشد تعریف میگردد.
جهت تبدیل این واحد دو واحد به یکدیگر به شرح زیر عمل میکنیم
برای تبدیل متر مکعب بر ساعت به cfm، باید از فرمول زیر استفاده شود:
cfm = m3/h * 35.3147
در این فرمول، m3/h نماد متر مکعب بر ساعت و cfm نماد فوت مکعب بر دقیقه است.
به عنوان مثال، اگر میزان هوادهی یک فن ۱۰۰۰ متر مکعب بر ساعت باشد، میزان هوادهی آن به فوت مکعب بر دقیقه برابر است با:
cfm = 1000 m3/h * 35.3147
cfm = 3531.47 cfm
بنابراین، میزان هوادهی این فن برابر با ۳۵۳۱.۴۷ فوت مکعب بر دقیقه است.
طریقه صحیح اندازه گیری ظرفیت هوادهی

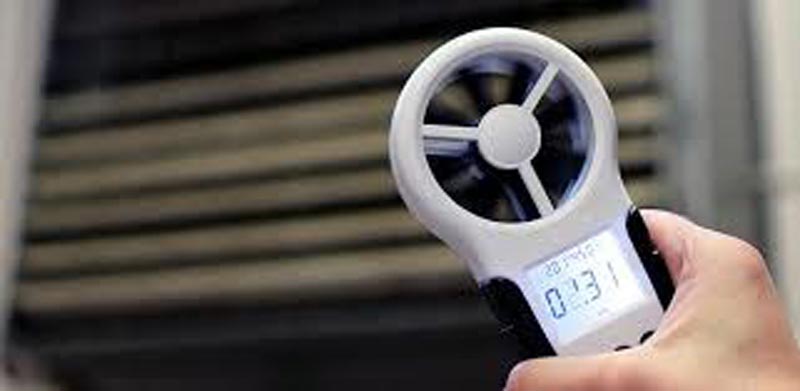

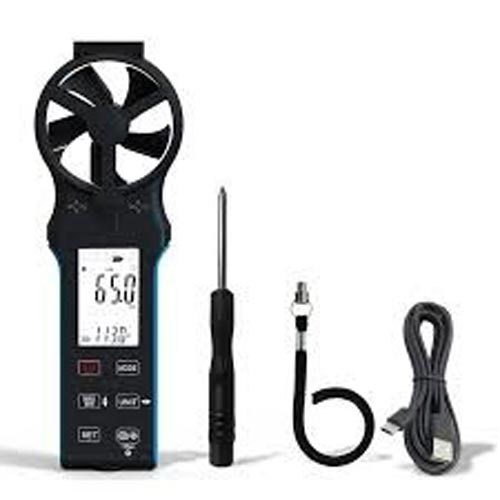

در تعمیرات و عیب یابی در سیستم های تهویه مطبوع اندازی گیری هوادهی فن کویل ها و هواساز ها امر بسیار خطیری میباشد. این موارد به دلیل ظرافت و دقت باید توسط دستگاه با دقت اندازه گیری بالا بررسی گردد. جهت این امر از دستگاه سرعت سنج استفاده میکنیم این دستگاه با اندازه گیری سرعت عبوری از سطح مقطع به جهت محاسبه ظرفیت هوادهی کاربربرد دارند.
جهت اندازه گیری مقدار هوای عبوری از سطح کویل ابتدا باید توسط سرعت سنج باد شدت جریان هوای عبوری از مقطع را اندازه گیری کرد بعد با ضرب عدد سرعت بدست آمده در مساحت هوای عبوری از مقطع اندازه گیری دبی هوای عبوری بدست می آید.
دبی هوای عبوری به دو صورت اندازه گیری میگرد یا مجموع هوای خروجی از دریچه ها یا هوای عبوری از سطح کویل را اندازه گیری کرد.

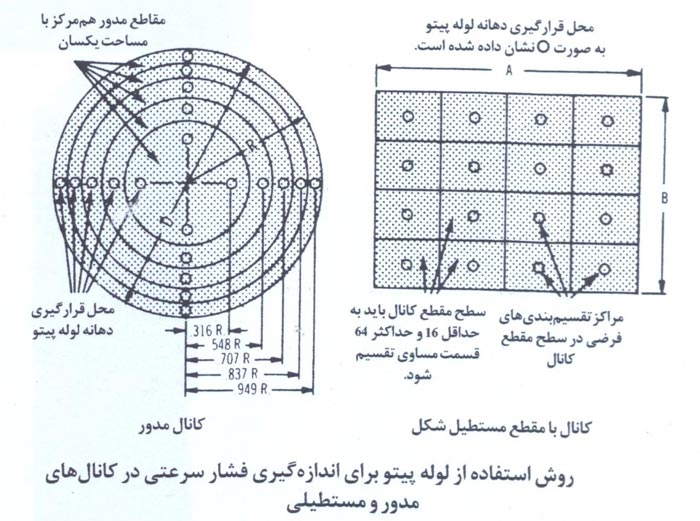

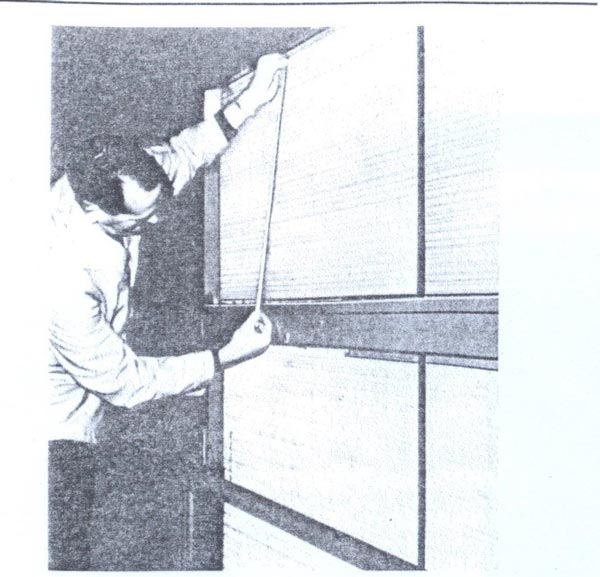

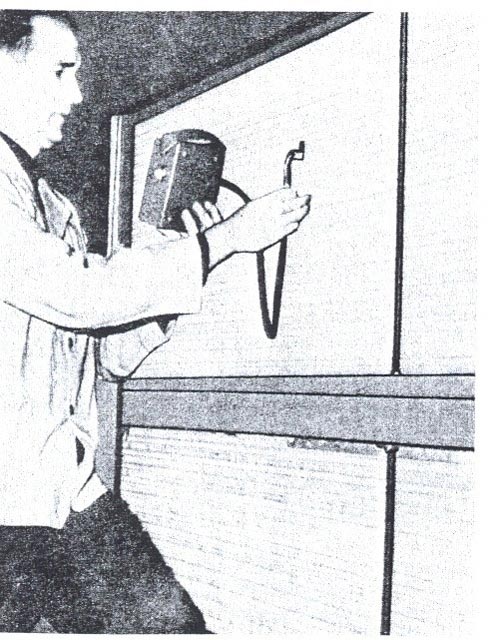

ابتدا با دستگاه سرعت سنج، سرعت میانگین سطح را طبق نقاط سطح نشان داده شده اندازه گرفته بعد سرعت میانگین بدست آورده شده را در مساحت سطح کویل ضرب کرده و مقدار دبی هوای عبوری را بدست آورده.

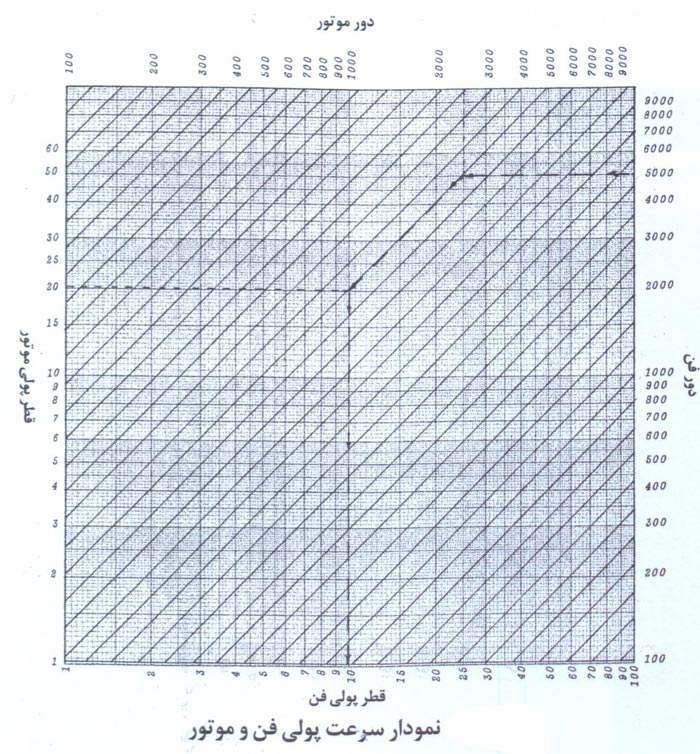

جهت تغییر CFM باید دور موتور یا اندازه پولی موتور را تغییر داد.
که در نمودار بالا اندازه پولی بر واحد اینچ و اندازه دور بر واحد RPM میباشد.

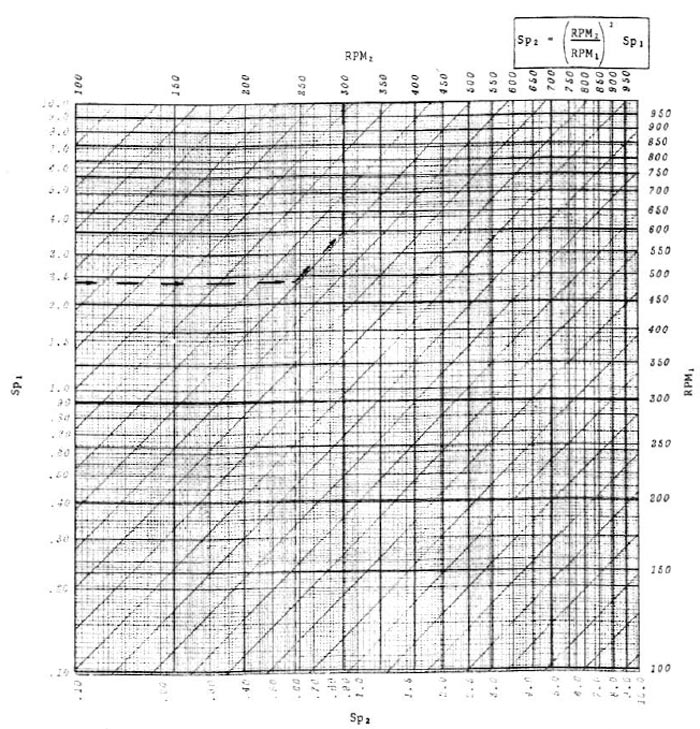

در صورتی دور موتور کاهش و یا افزایش یابد به نسبت نمودار زیر فشار استاتیک فن کاهش یا افزایش میابد. و در صورت تغییر باید به افت فشار مسیر توجه داشت.

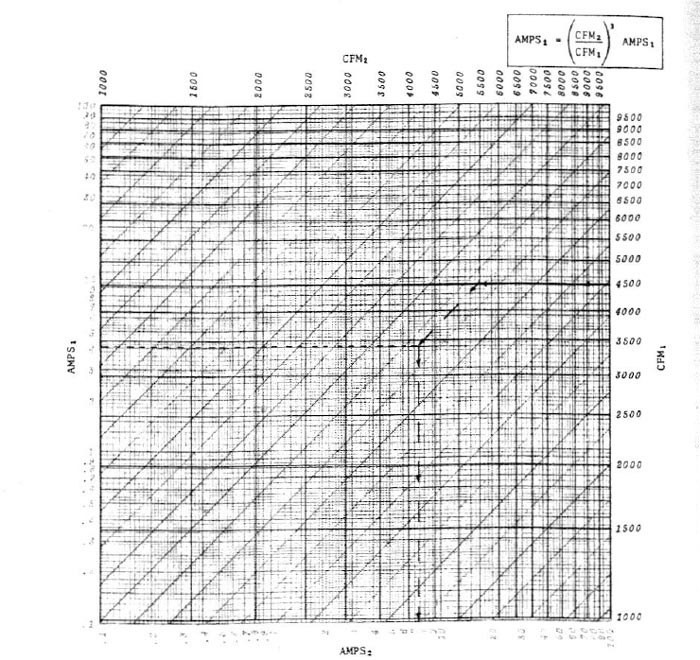

در صورتی که دور موتور افزایش یابد به نسبت زیر توان مورد نیاز و آمپر موتور افزایش میابد.

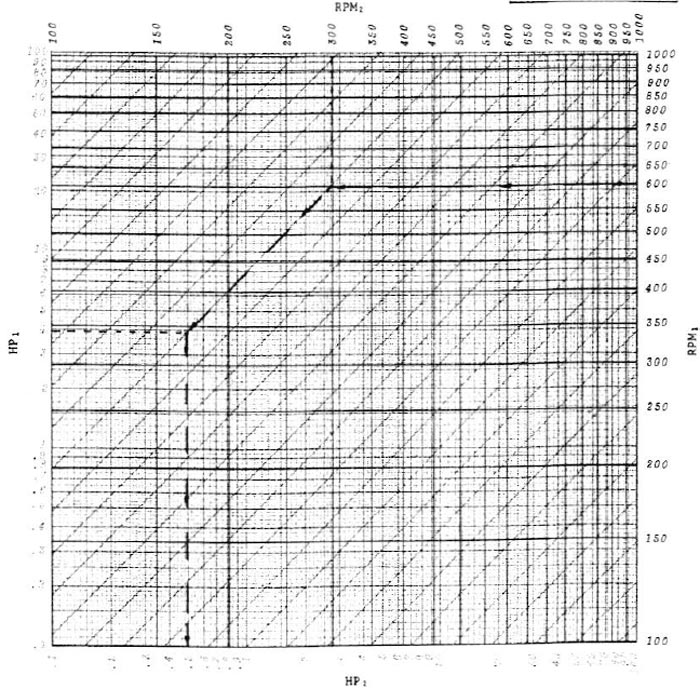

نسب دور به توان
