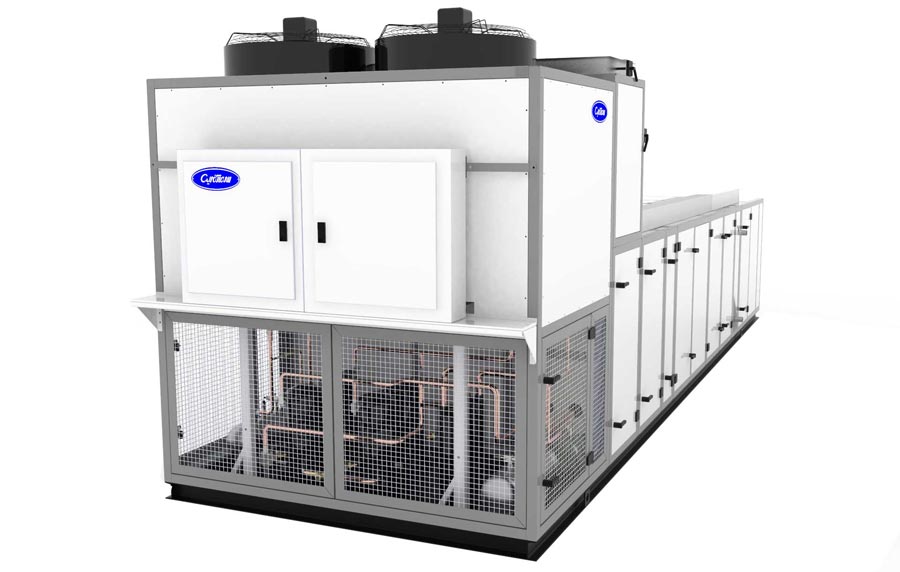

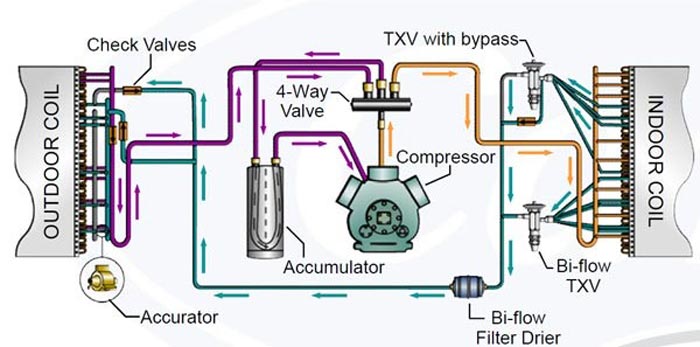

روفتاپ پکیج حجم ثابت یکی از مهمترین و برجسته ترین اجزای تهویه مطبوع میباشد. اولین دلیل استفاده از آن شامل هزینه پایین طراحی راحت و انعطاف پذیر بودن آن میباشد. در این مقاله به بررسی انواع روفتاب پکیج ها و مشخصات آن ها روش های نصب و راه اندازی آن میپردازیم. شرکت معظم کریر در سال 1347 شرکت کریر ترموفریگ را در ایران تاسیس نمود. پس از انقلاب این مجموعه با نام تجاری سرماآفرین ایران به تولیدات محصولات خود در حوزه تهویه مطبوع ادامه داد. یکی از اینم محصولات بسیار پرکارد و پر فروش پکیج برودتی میباشد. این پکیج ها در ظرفیت های 6 تن تبرید الی 28 تن تبرید تولید و عرضه شده اند. در این مقاله قصد داریم به صورت جامع شرایط آن را بررسی کنیم.
نصب روفتاب پکیج های کریر
اجزای دستگاه به گونه ای مونتاژ می شوند که ارتعاش حذف شود. برای نصب دستگاه روی سطح صاف نیازی به لرزه گیر نیست. البته در برخی موارد که دستگاه روی سقف نصب می شود، با توجه به نوع سازه سقف ممکن است لازم باشد از لرزه گیرهای لاستیکی استفاده شود.
حداقل تا فاصله 4 اینچی از انتها و همین طور از مرکز، ریل های دستگاه را تقویت کنید. ریل کوتاهی که در مرکز دستگاههای مدل 50DA024 و 50DA028 وجود دارد فقط برای حمل و نقل تعبیه شده و نیازی به تقویت ندارد.
نصب روی بام: ساختمان مورد نظر را از نظر توزیع وزن بررسی کنید. به منظور تحمل وزن و اندازه دستگاه باید آن را روی یک سطح صاف یا چارچوب مناسب قرار دهید.
نصب روی کف: برای نصب دستگاه یک سطح صاف سیمانی که حداقل 6 اینچ از هر طرف از محدوده دستگاه بزرگتر باشد آماده کنید. ضخامت این سطح 8 اینچ باشد.
به منظور جلوگیری از ورود خس و خاشاک به دهانه های بیرونی و بسته شدن جریان هوا جلوی این دهانه ها را شن ریزی کنید.

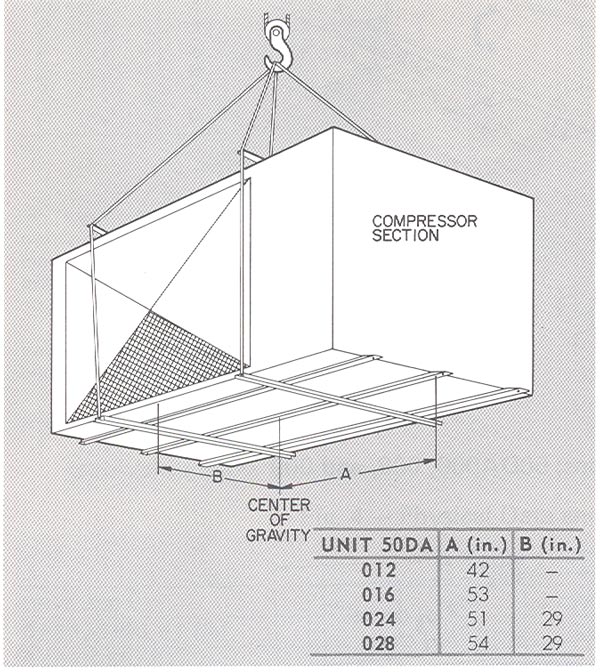

بلند کردن و جابجایی و نصب: دستگاه را بازرسی کنید که موقع حمل و نقل آسیبی ندیده باشد. در صورت مشاهده هر گونه آسیب برگه مربوط به اعلان آسیب را از طریق نماینده حمل و نقل پر کنید. تا زمانی که دستگاه جهت نصب در محل مورد نظر آماده نشده ضربه گیرهای مربوط به حمل و نقل را باز نکنید. دستگاه را طوری رها نکنید که با شدت به زمین برخورد کند. دستگاه را در حالت عمودی نگه دارید. برای جلوگیری از آسیب قلاب یا کابل به دستگاه، میله های پخش بار که در بالای دستگاه قرار می گیرد استفاده کنید. با استفاده از چارچوب خود دستگاه، آن را تراز کنید.

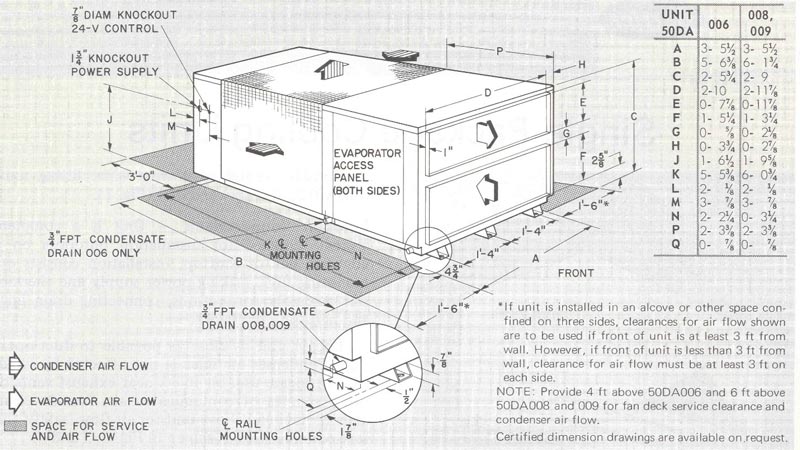

ملاحظاتی در مورد محل نصب: این دستگاه برای نصب روی کف یا سقف سیمانی در بیرون از ساختمان طراحی شده است. مراحل نصب شامل: مونتاژ دستگاه، ایجاد اتصالات برق اصلی و مجموعه ترموستات، مسیرهای تخلیه و کانال های لازم می باشد. تا جایی که امکان دارد دستگاه را نزدیک به دهانه های کانال ها نصب کنید. ورودی هوای کندانسور تحت تاثیر جریان هوا (باد) قرار نمی گیرد. ورودی های هوای دستگاه را نزدیک به کانال های تهویه هوای خروجی یا سایر منابع هوای آلوده قرار ندهید. چنانچه در شکل های بالا نشان داده شده در اطراف دستگاه فضای کافی برای جریان هوا، ایمنی و دسترسی جهت سرویس و نگهداری در نظر بگیرید.گرچه دستگاه در برابر آب و هوا مقاوم است اما آن را در برابر آبی که ممکن است از بالا روی آن بریزد محافظت کنید.
کانال کشی پکیج های برودتی
از اتصالات قابل انعطاف برای وصل به فلنج دستگاه استفاده کنید. همه کانال ها را به سازه ساختمان محکم کنید. همه اتصالات و دهانه های سقفی را با ورق فلزی و بتانه قیری درزگیری کنید. همه کانال های خارجی باید عایق کاری و در برابر آب و هوا مقاوم شوند. کانال هایی که از فضاهای تهویه نشده عبور می کنند باید عایق کاری شده و با بخاربند پوشانده شوند. برای نصب دستگاه های مدل 50DA006, 009 به جز وقتی که از تبدیل سقفی (به عنوان تجهیزات جانبی) استفاده می شود، از فیلتر و پایه فیلتر (جدول 1) استفاده کنید. به دستورالعمل نصب تجهیزات جانبی مورد نیاز مراجعه کنید.
جدول 1 – اطلاعات فیزیکی (50هرتز)
| UNIT 50DA | 006 | 009 | 012 | 016 | 024 | 028 | |
| OPERATION WT (lb) | 702 | 860 | 1420 | 1700 | 2425 | 2550 | |
| REFRIGERANT | R-22 | ||||||
| Operating Charge (lb) | 9 | 13 | 21* | 32 | 36 | 47 | |
| COMPRESSOR | Reciprocating semi Hermetic | ||||||
| Model | 06DA818 | 06DA824 | 06RC248 | 06DD537 | 06E4250 | 06E4265 | |
| CONDENSER AIR FAN SECTION | Direct Drive; propeller | ||||||
| Motor Hp … Rpm | 1/3 900 | 1/2 900 | 1/2ea 900 | 1ea 900 | 1ea 900 | 1ea 900 | |
| Motor Frame (NEMA) | 56 | 56 | 56 | 56 | 56 | 56 | |
| EVAPORATOR AIR FAN SECTION | Belt Drive Centrifugal Scroll Mounted | ||||||
| Motor Hp … Rpm | 3/4 2850 | 1 2850 | 2 1425 | 3 1425 | 5 1425 | 7 ½ 1425 | |
| Motor Frame (NEMA) | 56 | 56 | 56 | 56 | 56 | 56 | |
| Motor pulley pitch Dia. Range (in.) | 2.4 – 3.4 | 2.4 – 3.4 | 4.0 – 5.0 | 4.5 – 5.5 | 4.6 – 5.6 | 5.5 – 6.5 | |
| Fan pulley pitch Dia. range (in.) | 9.0 | 9.0 | 7.0 | 7.0 | 6.6 | 8 | |
| Belt No. – Size | 4L410 | 4L450 | 1-A51 | 1-A51 | 1-B51 | 1-B51 | |
| Belt pitch Length | 41.0 | 45.0 | 52.3 | 52.3 | 52.8 | 52.8 | |
| Fan Factory Setting (Rpm) | 900 | 1033 | |||||
| Fan Speed range (Rpm) | 760 – 1080 | 760 – 1080 | 815 – 1020 | 915 – 1120 | 990 | 980 – 1160 | |
| Max Allowable Fan Speed (Rpm) | |||||||
| Speed Change Per ½ turn of | |||||||
| movable motor pulley flange | |||||||
| Movable pulley factory setting – | |||||||
| turns open | |||||||
| Max allowable full turns from | |||||||
| closed position | |||||||
| PRESSURE SWITCHES | Setting in Psig | ||||||
| High | Cutout | 426 ± 7 | 426 ± 4 | 395 ± 10 | 395 ± 10 | 395 ± 10 | 395 ± 10 |
| Cut – in | 320 ± 20 | 320 ± 20 | 295 ± 10 | 295 ± 10 | 295 ± 10 | 295 ± 10 | |
| Low | Cutout | 27 ± 4 | 27 ± 4 | 27 ±4 | 27 ±4 | 27 ±4 | 27 ±4 |
| Cut – in | 67 ± 7 | 67 ± 7 | 67 ± 7 | 67 ± 7 | 67 ± 7 | 67 ± 7 | |
| RETURN AIR FILTERS | Cleanable | Throwaway | |||||
| Type | 2-20201 | 4-20201 | |||||
| No. – Size (in.) | 2-16251 | 2-20251 | 3-20201 | 2-16251 | 2-20251 | 6-16201 | |
| * Each system: unit has two. | ‡ High pressure. |
| † Single-phase motor for accessory Motor master® | ** Units 50DA012, 016, 024 and 028 have provision for 2-in. thick filters (field supplied). |
| Head pressure Control. |
سیم کشی برق در محل نصب روفتاب پکیج

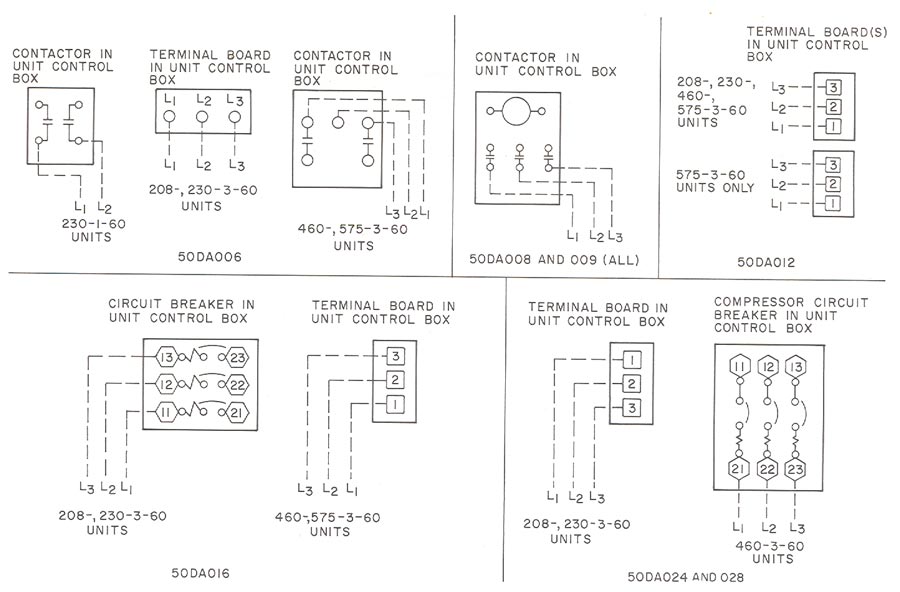

سیم کشی دستگاه برای مقدار ولتاژی که روی پلاک مشخصات آن نوشته شده، در کارخانه انجام شده است. در محل نصب دستگاه، از فیوز مناسب که دور از دسترس اطفال باشد استفاده کنید. توصیه می کنیم به منظور جلوگیری از روشن شدن دستگاه درحین سرویس و نگهداری بخصوص وقتی که قطع برق دستگاه در معرض دید نیست از کلید قطع و وصل قفلی استفاده کنید. کلید سوئیچ های قطع و فیوزها و سیم کشی هایی که در محل نصب انجام می شود باید طبق قانون برق ملی (آمریکا) و الزامات محلی صورت گیرد. کانال عبور سیم ها و اتصالات را در محل های مناسبی که در پانل برق دستگاه تعبیه شده نصب کنید شکل زیرسیم های برق را همان طور که روی نمودار برچسب دستگاه نشان داده شده بین اتصالات و جعبه کنترل بکشید.

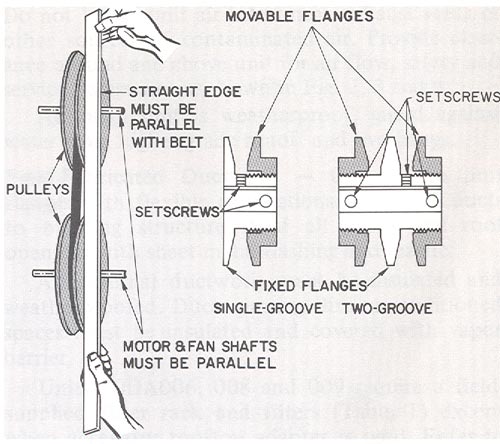

فن و موتور فن اواپراتور در دستگاه های مدل 50DA006 و 009 در پوش های مربوط به حمل و نقل را بردارید تا این که فن بتواند راحت روی فنری که روی آن سوار شده است شناور شود. پیچ ها و درپوش ها را جایی محفوظ نگه دارید چرا که اگر بخواهید دستگاه را جابجا کنید دوباره به آنها احتیاج خواهید داشت. در دستگاه های مدل 50DA012 تا 028 تسمه (های) فن اواپراتور را نصب کنید. تسمه در داخل پولی فن قرار می گیرد. مهترین مشخصه پکیج های برودتی کریر تنظیم دور فن کندانسور با پولی های قابل تنظیم میباشد. این روش بسیار کم هزینه بسیار کارامد میباشد فن و موتور فن اواپراتور در دستگاه های مدل 50DA006 و 009 در پوش های مربوط به حمل و نقل را بردارید تا این که فن بتواند راحت روی فنری که روی آن سوار شده است شناور شود. پیچ ها و درپوش ها را جایی محفوظ نگه دارید چرا که اگر بخواهید دستگاه را جابجا کنید دوباره به آنها احتیاج خواهید داشت. در دستگاه های مدل 50DA012 تا 028 تسمه (های) فن اواپراتور را نصب کنید. تسمه در داخل پولی فن قرار می گیرد. برای تنظیم به بخش تنظیم فن اواپراتور مراجعه کنید.

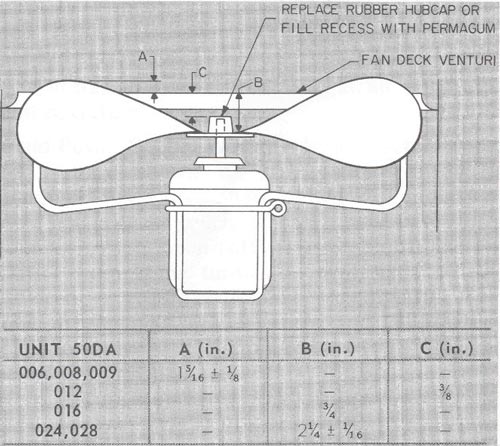

تنظیم فن کندانسور
برق دستگاه را خاموش کنید. توپی محافظ فن را بردارید و پیچ تنظیم دستگیره فن را شل کنید. با استفاده از یک لبه صاف که درتقاطع با ونتوری قرار می دهید ارتفاع فن را (کنید تا از زنگ زدگی دستگیره روی محور موتور جلوگیری شود. در صورت وجود در پوش دستگیره می توان با گذاشتن مجدد آن سر جای خود، نیز به این هدف برسید.
کمپرسور روفتاب پکیج های کریر
روفتاپ پکیج ها معمولا با کمپرسورهای اسکرال و یا با کمپرسور های رفت وبرگشتی ساخته می شوند. در مورد نصب کمپرسورهای اسکرال، در کارخانه پیچ های این کمپرسور ها را بر روی شاسی کاملا سفت می کنند. این کمپرسورها در ظرفیت 3 الی 30 تبرید انتخاب و تعبیه میگردند.
شیرهای قطع مبرد
هر یک از دستگاه های مدل 012,50DA006 دارای 2 ورودی سرویس از نوع اسکریدر می باشند که یکی از آن دو روی مسیر مکش کمپرسور و دیگری روی خط مایع و در نزدیکی شیر انبساط قرار دارند. از محکم بودن درپوش های روی این ورودی ها مطمئن شوید. در دستگاه های مدل 50DA009,016,024,028 شیرهای سرویس کمپرسور را کاملاً باز کنید. درپوش شیرها را برای جلوگیری از نشتی سر جای خود گذاشته و محکم کنید. در صورت که برای دستگاه لازم است شیر مسیر مایع را نیز به همین ترتیب باز کنید.
کویل اواپراتور پکیج های برودتی کریر
کویل های اواپراتور به جهت تولید و انتقال برودت در مدار هوا و برودت قرار میگیرند. این کویل ها از جنس مسی و با فین آلومینیومی ساخته و مدار قرار میگیرند.
جهت سرویس اواپراتور را می توان با یک برس سیمی، جاروبرقی یا با هوای فشرده تمیز کرد. در دستگاه های مدل 50DA012,016,024,028 میتوان برای دسترسی به فن اواپراتور کل مجموعه فن اواپراتور را به غیر از موتور فن به عنوان یک قطعه یکپارچه از روی دستگاه برداشت.
- برق دستگاه را قطع کنید.
- موتور فن را شل کرده تسمه را بردارید.
- 4 پیچ موجود در هر طرف مجموعه فن را باز کرده و در آورید. از طریق پنل سمت راست پایین داخل محفظه کمپرسور می توانید به تکیه گاه انتهایی محور فن اواپراتور دسترسی پیدا کنید.
- کل مجموعه فن را بلند کرده و بلغزانید و از دستگاه جدا کنید.
- برای مونتاژ مجدد، عکس مراحل فوق را انجام دهید.
کویل کندانسور پکیج کریر را می توان با یک برس سیمی، جاروبرقی، آب، بخار یا هوای کم فشار تمیز کرد. فن کندانسور تنها در مقابل قطرات بخار آب مقاوم است، نه در برابر خود آب بنابراین در انجام آن دقت لازم را بکار ببرید
فیلتر تصفیه هوا
این فیلترها معمولا از جنس فلزی جهت پاک سازی هوا میباشد. این فیلترها ذرات و اجناس معلق در هوا را تصفیه میکند.
در صورت لزوم فیلترها را نظافت یا تعویض کنید. برای دانستن نوع فیلتر های به کار رفته در دستگاه به جدول 1 مراجعه کنید. محل نصب فیلتر در دستگاههای مدل 50DA012,016,024,028 دارای فاصله اندازهایی است که اگر آنها را بردارید می توانید از فیلترهای 2 اینچ استفاده کنید. برای در آوردن فیلترها، درپوش دسترسی به فیلتر را در هر یک از طرفین دستگاه باز کنید و فیلترها را لغزانده بیرون آورید.
فیلترهای قابل شستشو را با آب داغ یا بخار بشویید یا آنها را در محلول رقیقی از آب و صابون یا مواد شوینده دیگر فرو برده سپس بگذارید خشک شوند. بعد با چسب کانال آنها را بپوشانید. برای فیلترهایی از انواع دیگر نیز از خود سازنده کمک بگیرید. دستگاه را بدون فیلترها روشن نکنید.
