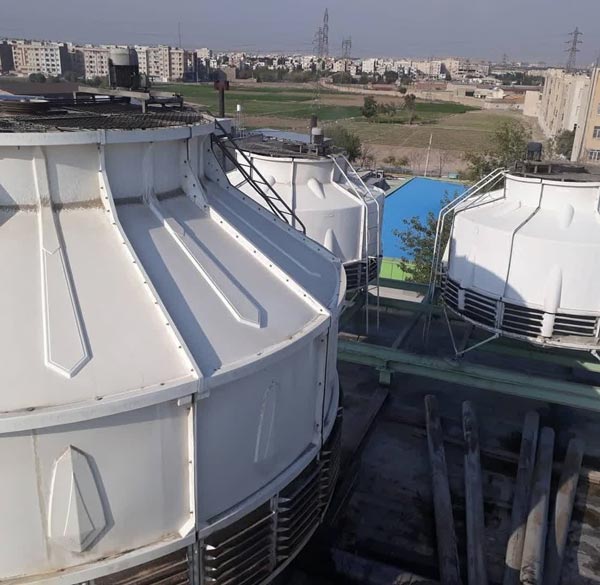

نصب و راه‌اندازی برج خنک‌کننده فایبرگلاس

برج خنک کننده یکی از اجزای اصلی و بسیار مهم در تاسیسات حرارت مرکزی می باشد. برج خنک کننده در صنایع بنیادی مانند فولاد نفت گاز و پتروشیمی کاربرد فراوان دارد. اصلی ترین کاربرد برج خنک کننده در ارتباط صنعت تهویه مطبوع و جهت خنک کردن کندانسور های چیلرهای تراکمی و انواع چیلرهای جذبی مورد استفاده قرار میگیرد. برج های خنک کننده در جهت استفاده از چیلرهای جذبی و چیلرهای تراکمی به انواع فایبرگلاس و گالوانیزه تقسیم میشوند. برج های خنک کننده فایبرگلاس بسیار در صنعت تهویه مطبوع و چیلرهای تراکمی مورد کاربرد قرار میگیرند در این مقاله به جهت نصب و راه اندازی را بررسی می نماییم.

داشتن اطلاعات کافی براي نصب، راه اندازي، سرویس و نگهداری برج ها خنک کننده و کنترل هاي لازم به منظور کارکرد بهینه و عملکرد صحیح انواع برج خنک کننده ضروري است. مشتریان عزیز بهتر میدانند که هرچه بیشتر نکات ضروري در نگهداري و سرویس دستگاه را رعایت نمایند، باعث بهتر کارکردن و طولانی شدن عمر دستگاه خواهند گردید. در این دستورالعمل ابتدا به شرح اجزاء برج خنک کننده خواهیم پرداخت. سپس مطالبی در مورد جریان آب قبل از راه اندازي و در حین کار دستگاه خواهید خواند.

ساختار برج خنک کننده فایبرگلاس

• فن برج خنک کننده فایبرگلاس

براي تاثیر بیشتر جریان هوا، یک فن محوري اکسیال جهت مکش هوا از داخل برج و با جریان مخالف طراحی شده است. افت فشار داخلی کم برج و شکل مدور آن، راندمان بهینه و صرفه جویی در فضاي نصب را در پی دارد.

• جنس بدنه برج خنک کننده فایبرگلاس

برج هاي فایبرگلاس ایبرگلاس پلی استر تقویت شده ترکیبی از مواد فایبرگلاس با پوشش اشباع نشده از رزین پلی استر می باشد. ساختار مستحکم بدنه، از ترك خوردن و وارد شدن ضربه به برج جلو گیري می-کند. به منظور صاف کردن سطح خارجی بدنه برج خنک کننده از پوشش ژل استفاده میشود.

• تشتک آب برج خنک کننده فایبرگلاس

تشکیل شده است. تشتک مدور بوده و داراي F.R.P تشتک نیز از مواد تخلیه آب به شکل استوانه می باشد که این باعث به حداقل رسیدن کاویتاسیون در پمپ می شود

• بدنه برج خنک کننده فایبرگلاس

پایه برج هاي فایبرگلاس از ظرفیت 40 تن تبرید تا 175 تن به طور یکپارچه با تشت برج و جهت افزایش استحکام و مقاومت در برابر فشار باد و لرزش طراحی و ساخته شده است و از ظرفیت 175 تا 700 تن به صورت دمنتاژ و برج با آبکاري گالوانیزه گرم به روش غوطهوري در برابر خوردگی و زنگ زدگی محافظت شده اند.

• چارچوب نگهدارنده موتور

این قطعه با آبکاري گالوانیزه گرم به روش غوطه وري و جهت مقاومت در برابر خوردگی و زنگ زدگی ساخته شده است

• کرکره های ورودي هوا برج خنک کننده فایبرگلاس

لوورهاي کرکره اي فایبرگلاس به طور مناسبی در ورودي هوا و براي جلوگیري از افتادن اجسام خارجی به داخل تشت برج طراحی و ساخته شده و نیز از پاشش آب به اطراف جلوگیري می کنند.

• پکینگ

که به صورت کنگره (PVC) از جنس ورق هاي پلی وینیل کلراید جامد دار به شکل لانه زنبور جهت تماس و تبادل حرارتی هر چه بیشتر هوا و آب با یکدیگر و افزایش راندمان حرارتی برج به صورت برآمده، طراحی شده است.

• آب پخش کن اسپرینکلر

شامل مجموعه اي از لوله هاي آب پخش کن و یک هد آب پخش کن اسپرینکلر هد است که در بالاي لوله عمودي میان برج نصب می شود. آب پخش کن با فشار آب در گردش، دوران می کند. تعداد سوراخ هاي زیادي در روي لوله آب پخش کن تعبیه شده است که آب را با فشار پمپ به چرخش دورانی در میآورد. با تنظیم زاویه آب پخش کن می توان این سرعت را متناسب با میزان جریان آب کنترل نمود. بدنه آب پخشکن تماماً از آلیاژ آلومینیم ساخته شده است و بلبرینگ هاي آب بندي شده، باعث چرخش روان آب پخش کن می شود.

آماده سازی جهت راه اندازی اولیه برج خنک کننده

• شستشوي اولیه

لوله تخلیه زیر برج را باز بگذارید تا گرد و غبار و کثافات و لجن ها هنگام شستشو از تشت برج خارج شود. به منظور شستشوي کامل، کف برج را برس بکشید.

• آزمایش گردش آب

تشت برج را پر از آب کنید تا سطحی که شناور آب، جریان آب ورودي را قطع کند. به آرامی آب پخش کن را با دست بچرخانید تا مطمئن شوید که براي چرخش مشکلی ندارد. پمپ جریان آب را روشن کرده و بعد ازشستشوي کامل داخل برج و لوله هاي آب، آن را مجدداً پر از آب کنید.

• چک و بازرسی

پس از آزمایش گردش آب، از عدم وجود هر گونه آلودگی و اجسام خارجی که احیاناً به بدنه داخلی برج و یا خروجی لوله هاي اسپرنیکلر چسبیده باشد اطمینان حاصل کنید. از سالم بودن و تنظیم درست تسمه سیستم کاهش دور موتور اطمینان حاصل کنید. بعد از تایید روان کارکردن فن  با حرکت دست، فاصله بین نوك پره فن و بدنه برج را کنترل کنید. ولتاژ ورودی الکتروموتور را اندازه گیري کرده و از مناسب بودن برق ورودي

اطمینان حاصل کنید. فن را براي مدت زمان کوتاهی بچرخانید و مطمئن شوید که هوا به سمت بالا جریان دارد. فن را به مدت 2 تا 3 روشن کنید تا از وجود هر گونه لرزش و صداي غیرعادي مطلع شوید. به آرامی شناور را به پایین فشار دهید تا از سالم بودن و عملکرد دقیق و صحیح سیستم تخلیه و کنترل آن اطمینان حاصل کنید. در حالتی که برج براي مدت طولانی کار نمی کند، موارد زیر را کنترل کرده و مطمئن شوید که مشکلی وجود ندارد. کنترل کنید که هیچ کدام از مهره ها در نقاط اتصال مهم همچون نقاط اتصال بین پایه هاي نگهدارنده و بدنه برج و همچنین پایه نگهدارنده موتور و نیز جاي موتور فن شل نشده باشند. آب پخش کن را با دست بچرخانید و از حرکت روان آن اطمینان حاصل کنید.

راه اندازی برج خنک کننده

• راه اندازي پمپ

به منظور اطمینان از این که آب کلیه قسمت هاي سیستم را پر کرده است، پمپ جریان آب را براي مدت کوتاهی به کار اندازید تا هواي درون لوله هاي سیستم آب گردشی خارج شود. قبل از عملیات راه اندازي، یکبار دیگر آب تشتک را نگاه کرده و از پر بودن آن تا سطح تعیین شده اطمینان حاصل نموده و سپس پمپ را روشن کنید. به تدریج شیر تنظیم را باز کنید تا حجم آب گردشی به میزان ذکر شده در روي پلاك مشخصات دستگاه برسد. وقتی که جریان آب به حالت یکنواخت رسید، آب پخش را چک کنید که به آرامی و روان کار کند.

• راه اندازي فن

اطراف برج را تمیز کرده و از عدم وجود اجسام خارجی در اطراف دهانه ورودي و خروجی هوا اطمینان حاصل کنید. وقتی که تجهیزات به حالت یکنواخت کارکرد رسیدند، ولتاژ فاز و جریان فاز را اندازه گیري کنید تا اطمینان حاصل کنید که موتور در محدوده جریان مشخص شده در روي پلاك مشخصات دستگاه در کار می کند.

موقعیت نصب برج خنک کننده

• پشت بام ها یا سایر محل هاي باز با جریان هواي آزاد بهترین محل براي نصب برج هستند.
• کمترین فاصله بین دو برج خنک کننده درشکل زیر مشخص شده است :

• کمترین فاصله براي برج خنک کننده از دیوار نزدیک خود در شکل زیر مشخص شده است:

• برج را دور از محیط دود و گرد و غبار نصب کنید.
• از نصب برج خنک کننده در محلهایی که گازهاي خورنده وجود دارند مثلاً نزدیک دودکشها و چشمه هاي آب گرم خودداري کنید.
• برج خنک کننده را دور از محیط هاي گرم مانند بویلرها و آشپزخانه ها نصب کنید.

وضعیت نصب برج خنک کننده

• ساده ترین و راحت ترین وضعیت لوله کشی را بررسی کنید.
• مطمئن شوید که برج به طور کاملاً عمودي نصب شده است. در غیر
• این صورت شاهد کاهش راندمان برج خواهید بود. شکل زیر را ببینید:

• مطمئن شوید که سطح فونداسیون برج کاملاً افقی باشد تراز باشد

لوله کشی برج خنک کننده

• لوله هاي ورودي و خروجی باید یک شیب رو به پایین داشته باشند و از سطح تراز اتصال لوله هاي خروجی آب از کف تشتک پایین تر باشد. شکل زیر را ببینید:
• اندازه لوله باید برابر با اندازه لوله اتصال تخلیه تشتک باشد. پایین بودن قطر لوله باعث کاهش راندمان برج شده و بر عکس لوله با قطر بالا نیز هزینه مواد مصرفی را بالا می برد.
• پمپ جریان آب باید پائین تر از سطح تراز تخلیه تشتک قرار گیرد تا از راندمان مناسبی برخوردار باشد شکل زیر را ببینید.
• دو دستگاه برج با یک پمپ واحد، درصورتی می توانند درست کار کنند که هر دو در یک سطح باشند. شکل زیر را ببینید:
• در اتصالات ورودي و خروجی آب باید از لوله هاي قابل انعطاف با قابلیت تحمل فشار بالا با اندازه بالاي 4 اینچ معادل 100 میلیمتر استفاده گردد تا لرزش هاي برج به لوله ها منتقل نشده و از ترکیدن لوله ها و شکستگی تشتک برج نیز جلوگیري شود.

الزامات نصب و راه اندازی برج خنک کننده

• بعد از نصب کامل برج خنک کننده کنترل کنید که درون برج ابزار یا چیز دیگري جا نمانده باشد. مطمئن شوید که لوله ها و تشتک برج نشتی نداشته باشد.
• وقتی که فشار آب جبرانی پایین است، یا یک منبع آب در ارتفاعی بالاتر از سطح آب تشتک نصب کنید یا یک پمپ آب در سیستم آب رسانی تعبیه کنید تا همواره فشار مطلوب حاصل شود.

تحریریه تیم خدمات فنی مهندسی به فیکس
